Beberapa jenis seri device yang
diproduksi oleh Juniper yaitu: T-Series, M-Series, E-Series, MX-Series,
J-Series routers, EX-Series Ethernet Switches and SRX-Series Security. Junos
lebih bagus berjalan pada perangkat yang di produksi oleh Juniper.
Klasifikasi model Router
Juniper termasuk dalam: M-Series, J-Series, T-Series, E-Series, dan MX-Series.
Dibawah ini beberapa model yang
populer sekarang :
·
M-Series: M7i, M10i, M40e, M120, M320
·
J-Series: J2320, J2350, J4350, J6350
·
T-Series: T320, T640, T1600, TX Matrix, TX Matrix Plus
·
E-Series: E120, E320, ERX310, ERX705, ERX710, ERX1410, ERX1440
·
MX-Series: MX80, MX240, MX480, MX960
Ok, Sekarang pasti
penasarankan, kenapasih Seri dari Juniper banyak banget ?, langsung saja kita
bahas tentang Seri – Seri dari Juniper:
Kita mulai dari M-Series Router,
yang biasa di sebut Multiservice Edge Router. Router ini dirancang khusus untuk
perusahaan Corporate seperti Service Provider Network, dengan 7 Gbit/s up to
320 Gbit/s of throughput, M40 router adalah product pertama yang di rilis pada
tahun 1998.
Gbr 1. Router M-Series
Kedua adalah J-Series Router, Router kelas Enterprise ini yang disebut Modular Router ini banyak di gunakan oleh perusahaan – perusahaan Nasional yang memiliki banyak cabang, dimana router seri “J” ini bisa mengolah data untuk Server, VoIP, Remote Access, CRM/ ERP / SCM dll, memberikan troughput yang stabil dengan fleksibelitas dan menambahkan fitur – fitur canggih untuk routing, QOS, Security, dan manajement performance.
Gbr 2. Router J-Series
Ketiga Yaitu T-Series,
Router ini adalah core router dirancang untuk kelas tinggi dengan troughput
dari 320 Gbit/s sampai 2,56 Tbit/s dengan tingkat maximum forwarding rate 30.7
juta pps, Router ini juga memberikan Virtualisasi untuk core network.
Gbr 3. Router T-Series
Selanjutnya ialah E-Series Router,
Router jenis ini sangat cocok dipakai untuk Routing protocol dimana mendukung
BGP-4, IS-IS, OSPF dan RIP, Seri ini juga ideal digunakan untuk Penyedia
layanan dengan operasi kapasitas yang tinggi POPs.
Gbr 4. Router E-Series
Type terakhir adalah MX-Series dari Juniper dirancang untuk meningkatkan inisiatif TI
terdepan untuk penggabungan data center, virtualisasi server dan kesinambungan
teknologi informasi. Di mana menyediakan kemampuan hi port -density routing dan
switching yang memungkinkan penghematan daya listrik, ruang, serta biaya
pendinginan hingga 50 persen.

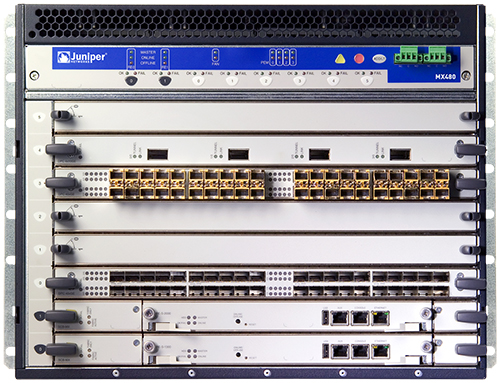

Gbr 5. Router MX-Series
Konfigurasi Dasar Router
Juniper
Mengembalikan router ke
konfigurasi default
root# load factory-default
Mengecek konfigurasi
root# commit check
configuration check succeeds
Mengesekusi konfigurasi
root# commit
commit complete
Mengesekusi pada waktu
tertentu
root# commit at 23:00
configuration check succeeds
commit at will be executed at
2009-10-13 23:00:00 UTC
The configuration has been
changed but not committed
Exiting configuration mode
Melihat history commit
root> show system commit
Membatalkan commit setelah
diesekusi pada waktu tertentu
root> clear system commit
Pending commit cleared
Membuat user root
root# set system
root-authentication plain-text-password
New password:
Retype new password:
Dalam membuat password
diwajibkan dengan kombinasi huruf dan angka
Membuat user non-root dengan
tingkat permission root
root# set system login user lab
class super-user authentication plain-text-password
Membuat user dengan
kemampuan akses terbatas
root# set system login class
noc permissions view
root# set system login user lab
class super-user authentication plain-text-password
Menyimpan konfigurasi secara
manual kedalam hardisk
root# save initial-conf
Memanggil konfigurasi dari
hardisk
root# load override
initial-conf
Paste konfigurasi dari text
ke router pada main hierarchy
root# load override terminal
Akhiri dengan
ctrl d
Paste konfigurasi dari text
ke router pada sub-main hierarchy
root# load merge terminal
relative
Akhiri dengan ctrl d
Memanggil konfigurasi
sebelumnya
root# rollback 1
load complete
Dokumentasi ‘Help’
Melihat dokumentasi cara
manual konfigurasi interface
root> help reference
interfaces address
Melihat dokumentasi cara
manual konfigurasi bgp
root> help apropos bgp
Kegunaan Pipe
Pipe digunakan untuk filtering
dari data yang akan ditampilkan
Melihat semua konfigurasi
Di configuration mode
root# show | no-more
di operational mode
root> show configuration |
no-more
Menghitung jumlah baris dari
konfigurasi
root# show | count
Count:
71 lines
|
